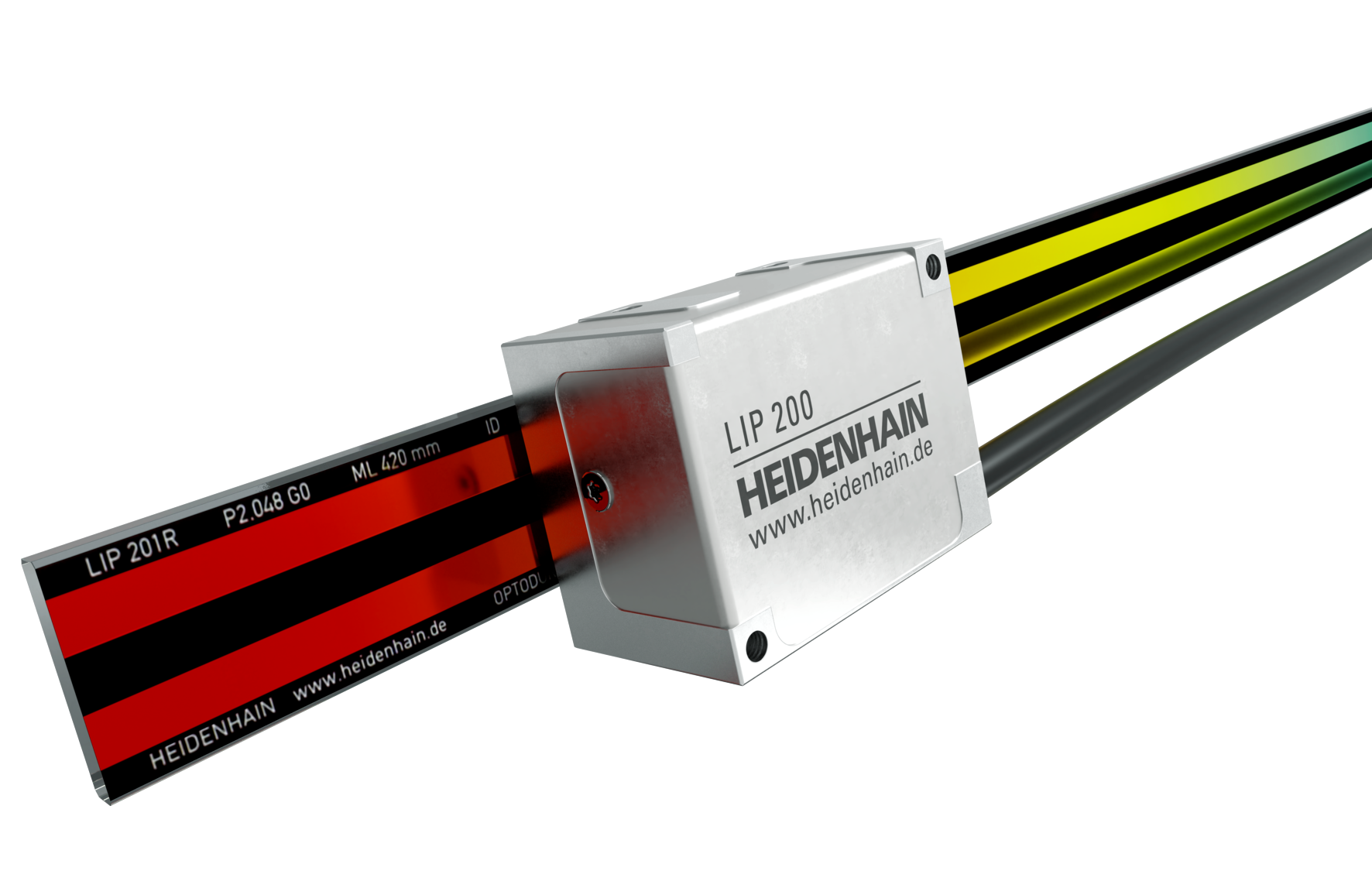

Otevřené inkrementální lineární snímače LIP 200 HEIDENHAIN

Inkrementální lineární snímač s velmi vysokou přesností

Pro vysoce přesné osy s délkou až 3040 mm
Velmi malý měřící krok (<1 nm)
Vysoká stabilita rychlosti a polohování
Vysoká opakovatelná přesnost
Rozhraní: Endat, Fanuc, Mitsubishi, 1 V_ss

Optimální vedení pohybu

Lineární snímače modelové řady LIP 200 jsou vybaveny optimalizovanou snímací elektronikou a mimořádně světelně účinnou strukturou dělení. Výsledkem je výrazně lepší rychlost a stabilita polohy.

Dynamické a přesné

Modelová řada LIP 200 umožňuje velmi rychlé pojezdové pohyby i přes vysokou přesnost. S měřícími kroky až 31,25 pikometrů a rychlostí pojezdu až 180 m/min je LIP 200 předurčen pro vysoce dynamické přesné aplikace do 3 m měřené délky.

Vysoce přesné snímání

Otevřené lineární snímač LIP pracují na principu interferenčního snímání. Jako měřítko se používá fázová mřížka, která je nanesena na nosič stupnice ze skla. Lineární snímače se vyznačují nejmenšími měřicími kroky v kombinaci s nejvyšší úrovní přesnosti.

Praktická montáž

S velmi krátkými periodami signálu a vysokým rozlišením jsou lineární snímače LIP 200 ideální pro vysoce přesné aplikace. Přes vysokou přesnost jsou montážní tolerance této modelové řady mimořádně velkorysé. Díky tomu je instalace zvláště snadná a praktická.

Kontaktní osoba – Prodej

Oddělení prodeje

+420 272 658 131

prodej@heidenhain.cz

Najděte si místní kontakt

Downloads

Prospekt – Otevřené lineární snímače

Prospekt – Kabely a konektory

Prospekt – Rozhraní

LIP 200 – pro vysoce přesné osy s délkou až 3040 mm

Varianty produktu

Otevřené lineární snímače se skládají ze stupnice a jedné snímací hlavy. Vyberte prosím ze seznamu obě vhodné součástky. Pro další konzultace kontaktujte prosím naše obchodní oddělení telefonicky, e-mailem nebo prostřednictvím našeho kontaktního formuláře.
