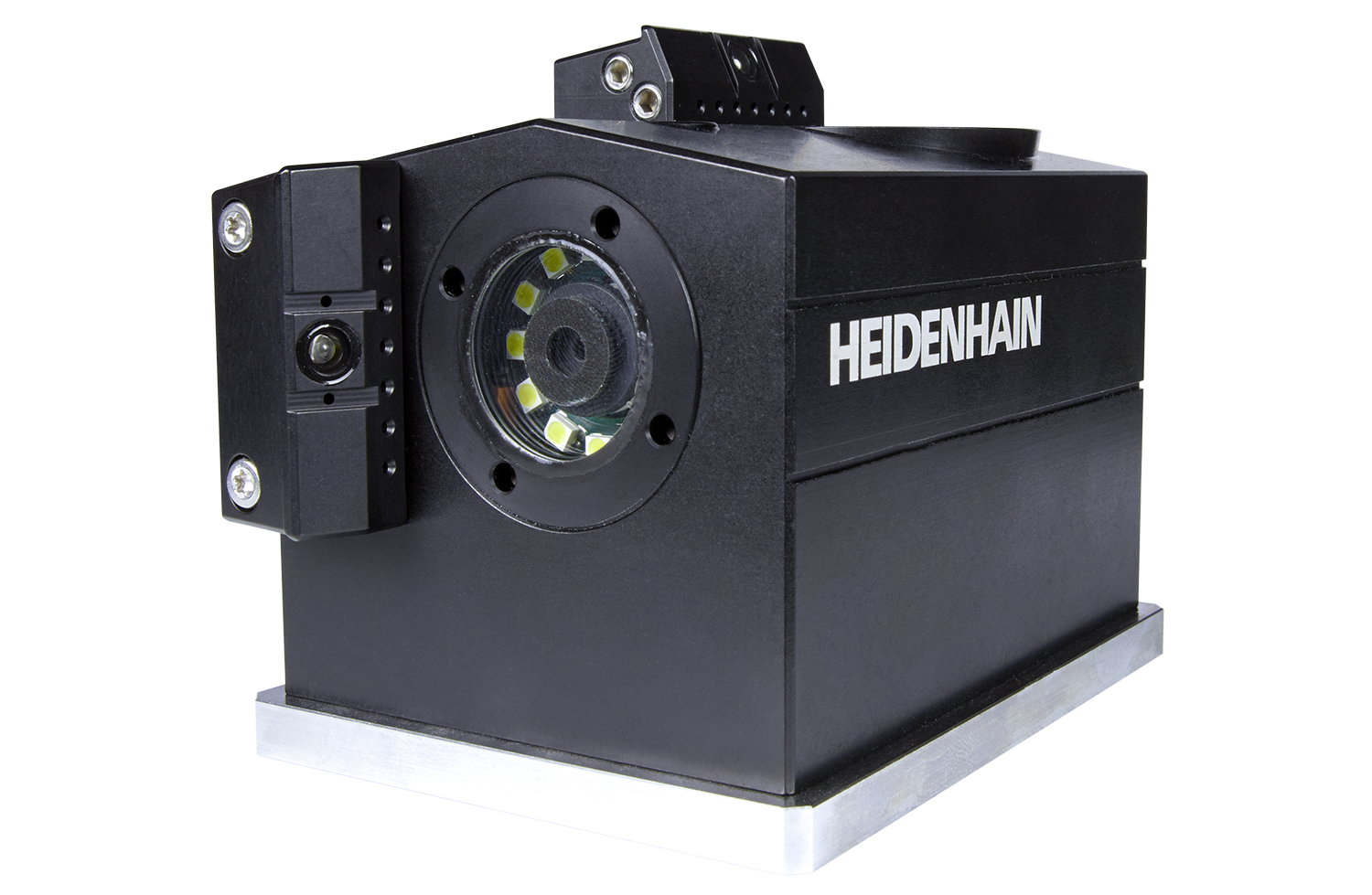

VT 121, VT 122

Kamerové systémy pro měření a kontrolu nástrojů

Dvě kamery s kruhovým světlem a bočním osvětlením
VT 122: dodatečné osvětlení pro měření během procesu
Připojení stlačeného vzduchu pro čistění nástroje a kamerového systému
Řízení a vyhodnocování stavu nástrojů pomocí softwaru VTC
Automatizace pomocí cyklů VTC
Rozhraní: Gigabitový Ethernet
Stupeň ochrany: IP66/68

Robustní a prostorově úsporný

Se stupněm ochrany IP66/IP68 a dodatečnými ochrannými krycími skly jsou kamerové systémy velmi robustním, ale zároveň prostorově úsporným nástrojem v obráběcím stroji – se snadnou údržbou.

Tři úkoly – jeden systém

Kamerový systém VT 122 automaticky vytváří snímky pro účinnou kontrolu nástrojů. Přitom systém provádí tři úkoly: přípravek pro nastavení nástroje, mikroskop a vizuální kontrolu nástroje.

Bezkontaktní měření v procesu

Bezkontaktní měření délky nástroje, poloměru a rohového poloměru je vhodné pro citlivé břity. VT 122 podporuje stopkové frézy, kulové frézy a vrtáky od průměru 1 mm. Nástroje lze nastavit předem a v procesu je kontrolovat.

Panoramatické nebo detailní záběry

Kamera vytváří detailní záběry každého břitu nebo detailní panoramatické snímky celého obvodu nástroje. Úhel osvětlení lze měnit a jednotlivé břity tak lze virtuálně zrcadlit. Nástroje lze také zobrazit zespodu.
