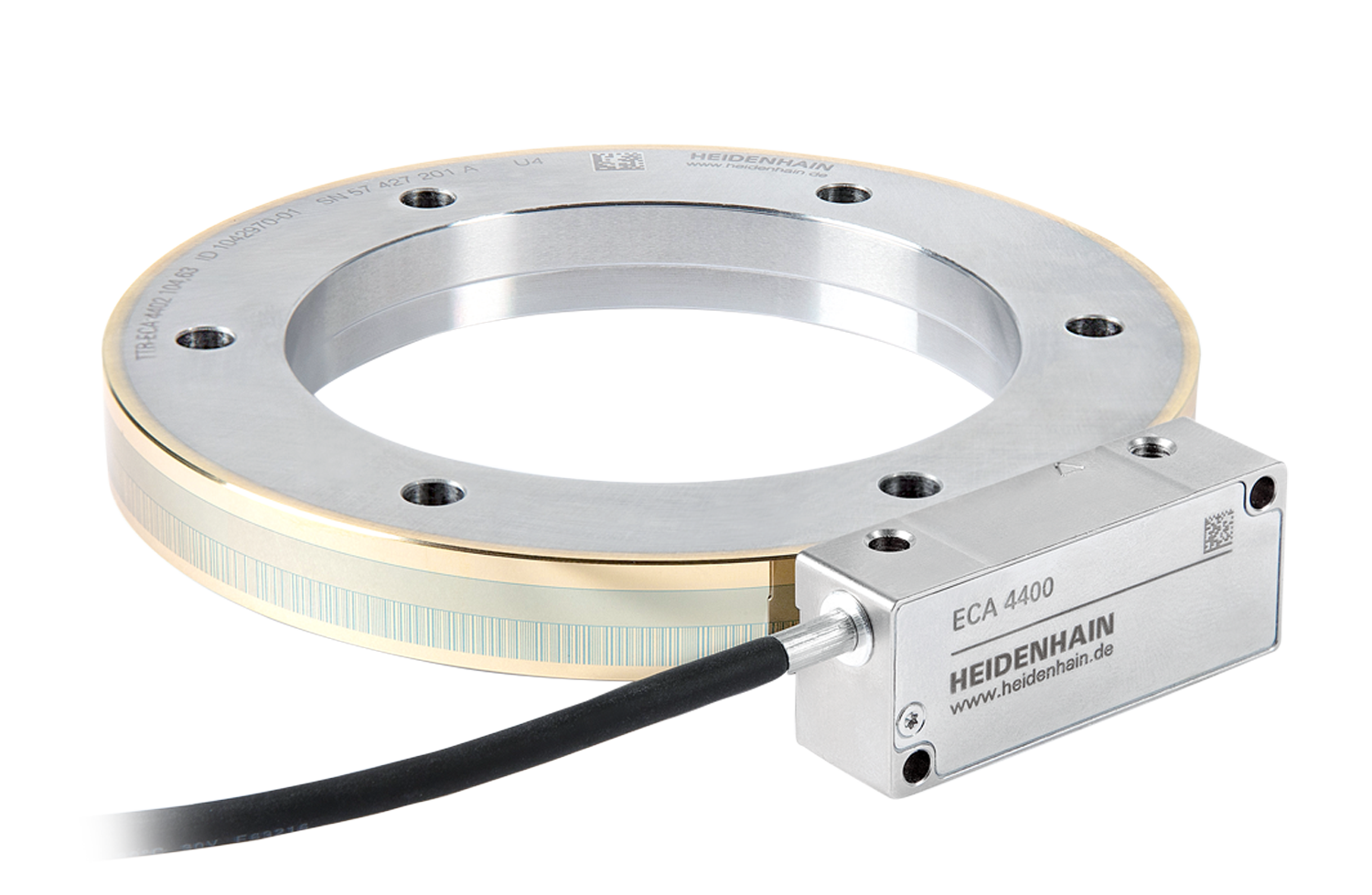

Modelová řada ECA 4000

Absolutní optické úhlové snímače pro nejvyšší požadavky na přesnost

Velmi vysoká přesnost a velmi dobrá kvalita signálu
Ocelové bubínky se stupnicí s tříbodovým vystředěním nebo středícím nákružkem
Přesnost stupnice: ±1,5” až ±3”
Počet rysek: 8 195 až 44 000
Perioda signálu: 40 μm
Průměr: 104 mm až 560 mm
Rozhraní: EnDat 2.2, Fanuc, Mitsubishi, Panasonic

Spolehlivé snímání

Úhlové snímače modelové řady ECA 4000 nabízejí maximální spolehlivost snímání s velkými snímacími poli a speciálním zpracováním signálu. V kombinaci s robustní stupnicí a vysokými montážními a provozními tolerancemi tvoří spolehlivý systém.

Univerzální použitelnost

Široká škála průměrů bubínků, geometrie bubínků, přesností stupnic a rozhraní umožňuje univerzální použití: vysoce přesné rotační osy v obráběcích strojích, vysokorychlostní vřetena a velmi přesné aplikace v oblasti metrologie a elektronického průmyslu.

Kontaktní osoba – Prodej

Oddělení prodeje

+420 272 658 131

prodej@heidenhain.cz

Najděte si místní kontakt

Spotlight: Přesné vystředění modulárních úhlových snímačů

Downloads

Prospekt – Modulární úhlové snímače

Prospekt – Kabely a konektory

Prospekt – Rozhraní

Prakticky orientovaný design

Varianty produktu

Modulární úhlové snímače se skládají z měřítkového bubnu a jedné čtecí hlavy. Vyberte prosím ze seznamu obě vhodné součástky. Pro další konzultace kontaktujte prosím naše obchodní oddělení telefonicky, e-mailem nebo prostřednictvím našeho kontaktního formuláře.

Ke snímacím hlavám

Měřítkový buben

Snímací hlava
