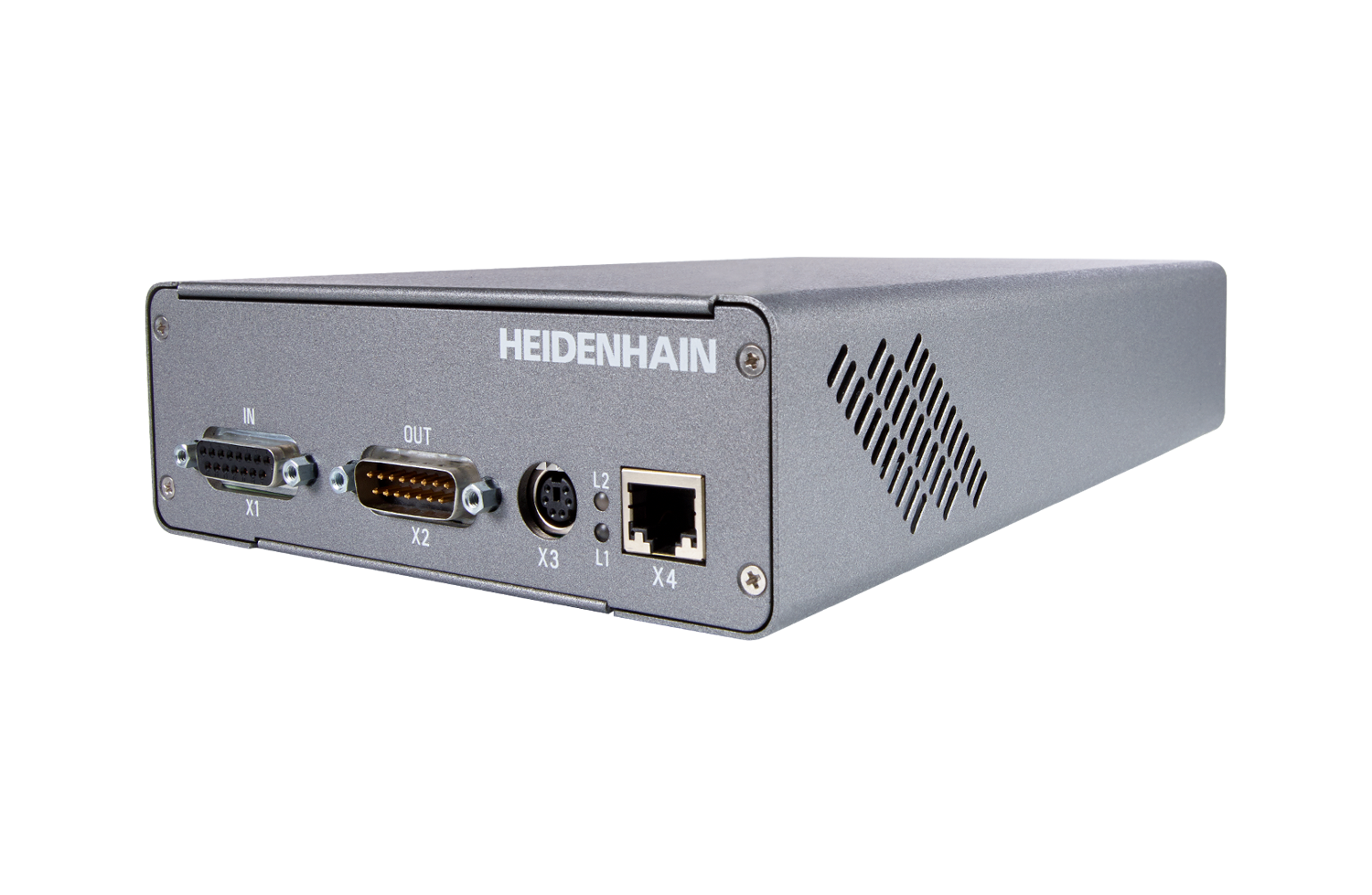

PWM 21

Zkušební přístroj pro diagnostiku a seřízení absolutních a inkrementálních snímačů HEIDENHAIN

Kontrola funkčnosti
Asistent montáže
Možnost kalibrace
Seřízení s programem ATS
Online diagnostika s EnDat-rozhraním
USB rozhraní pro připojení k PC
Připojení snímačů s rozhraním EnDat 3 (E30-R2) k PWM 21 se signálním adaptérem SA 1210

Diagnostika přímo na snímači

Snímač se připojí přímo ke zkušebnímu přístroji. To umožňuje podrobnou analýzu funkcí snímače HEIDENHAIN.

Seřizovací a zkušební software

Seřizovací a zkušební software ATS s integrovanou lokální databází snímačů umožňuje automatické rozpoznání měřicího zařízení.

Diagnostika v řídicí smyčce

Testovací zařízení se zapojí do uzavřeného regulačního obvodu. To umožňuje diagnostiku snímačů ve stroji nebo systému v reálném čase během provozu. Funkce závisí na rozhraní.

Volitelný software

Zakoupením produktového klíče lze seřizovací a zkušební software ATS rozšířit o další funkce, jako je např. posun nulového bodu se zobrazením informace .

Kontaktní osoba – Prodej

Oddělení prodeje

+420 272 658 131

prodej@heidenhain.cz

Najděte si místní kontakt

Downloads

Informace o produktu

Uživatelská dokumentace

Prakticky orientovaný design

Informace o produktu

Chcete-li se dozvědět více o výrobku, klikněte na některé znaménko plus.

Vstupy snímačů

EnDat 2.1 / EnDat 2.2 / DRIVE-CLiQ / SSI / 1 Vss / 11 μAss / TTL / HTL / Fanuc Serial Interface / Mitsubishi high speed interface / Panasonic Serial Interface / Yaskawa Serial Interface

Program ATS

Různé funkce – v závislosti na snímači, popř. rozhraní snímače: zobrazení hodnoty polohy, čtení online diagnostiky, čtení nebo zápis parametrů, posunutí nulových bodů, nastavení ochrany proti zápisu a provádění dalších kontrolních funkcí
