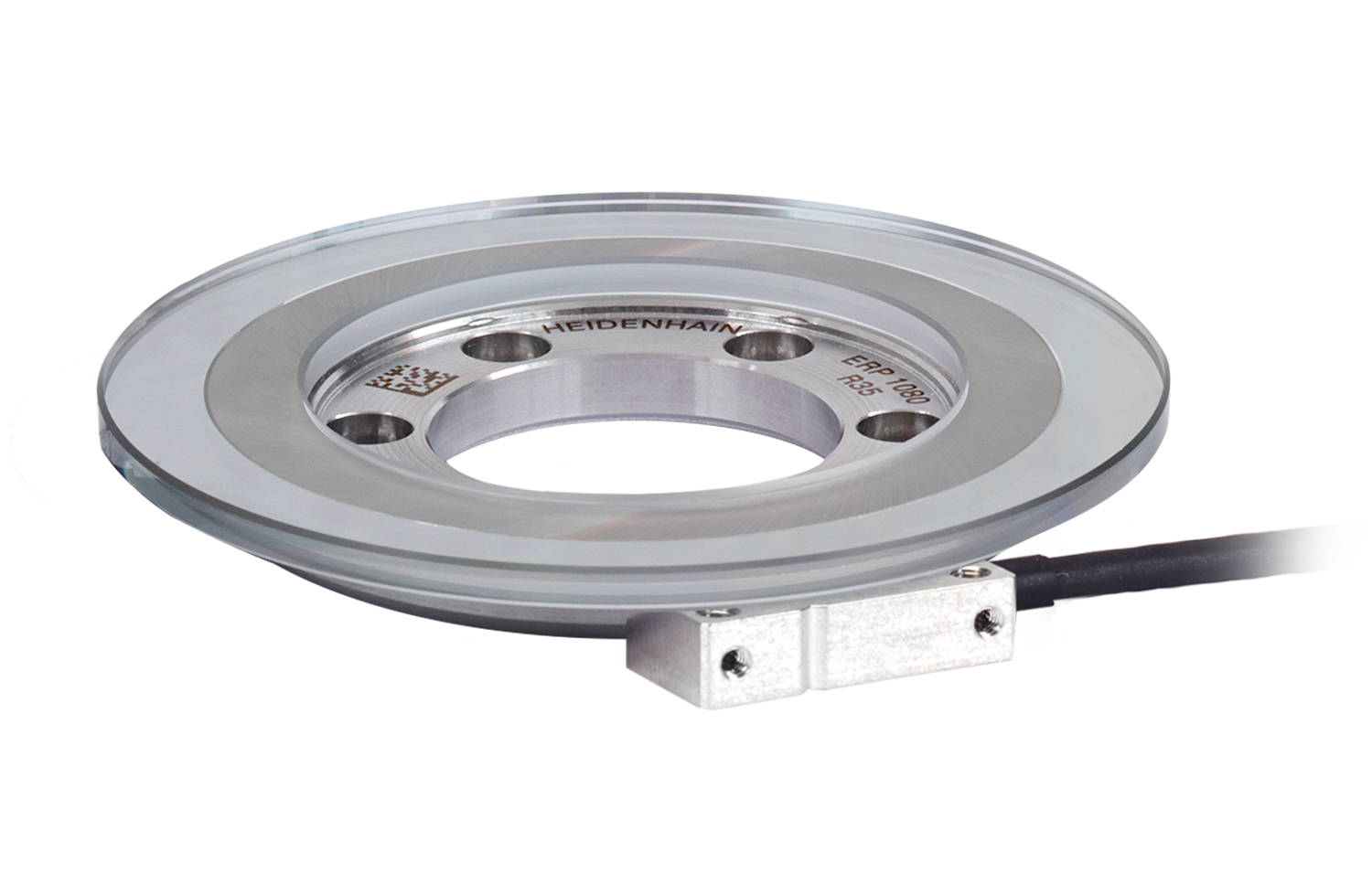

Modelová řada ERP 1000

Inkrementální optické úhlové snímače
s velmi vysokým rozlišením a přesností

  • Velmi vysoké rozlišení a přesnost
  • Malá hmotnost a malý moment setrvačnosti
  • Integrovaný funkční LED-displej
  • Přesnost stupnice: ±0,9” až ±4”
  • Period signálu: 23 000 až 63 000
  • Průměr: 57 mm až 151 mm
  • Rozhraní: TTL, 1 VSS, EnDat 2.2

Integrovaný funkční displej

Vícebarevná LEDka v konektoru ERP 1010 a ERP 1070 umožňuje kvalifikované vyhodnocení přírůstkových signálů a kontrolu signálu referenční značky. Kvalita signálu je signalizována barevnými přechody – přejetím referenční značky s modrou LEDkou.

Vysoce přesné snímání

Nejmenší měřicí kroky s maximální přesností: úhlové snímače modelové řady ERP 1000 pracuje na principu interferenčního snímání. Jako stupnice se používá fázová mřížka, která je nanesena na skleněný nosič.

Konstantní kvalita signálu

ASIC HSP 1.0, vyvinutý společností HEIDENHAIN, zaručuje trvale vysokou kvalitu snímaných signálů. Pokud se amplituda signálu sníží, ASIC upraví zvýšení proudu LEDkou. V případě zašpinění je tak zachována ideální forma signálu. Šumová složka přitom zůstává trvale nízká.

Praktická montáž

Malé periody signálu obvykle vyžadují velmi těsné montážní tolerance pro vzdálenost snímací hlavy od stupnice. Díky velkorysým tolerancím je montáž modelové řady ERP 1000 obzvláště snadná. Kvalita výstupních signálů není v rámci tolerancí téměř ovlivněna.

Kontaktní osoba – Prodej

Oddělení prodeje

+420 272 658 131

prodej@heidenhain.cz
Najděte si místní kontakt

Varianty produktu

Modulární úhlové snímače se skládají z měřítkového disku a jedné snímací hlavy. Vyberte prosím ze seznamu obě vhodné součástky. Pro další konzultace kontaktujte prosím naše obchodní oddělení telefonicky, e-mailem nebo prostřednictvím našeho Kontaktního formuláře.

Měřítkový disk
Snímací hlava
