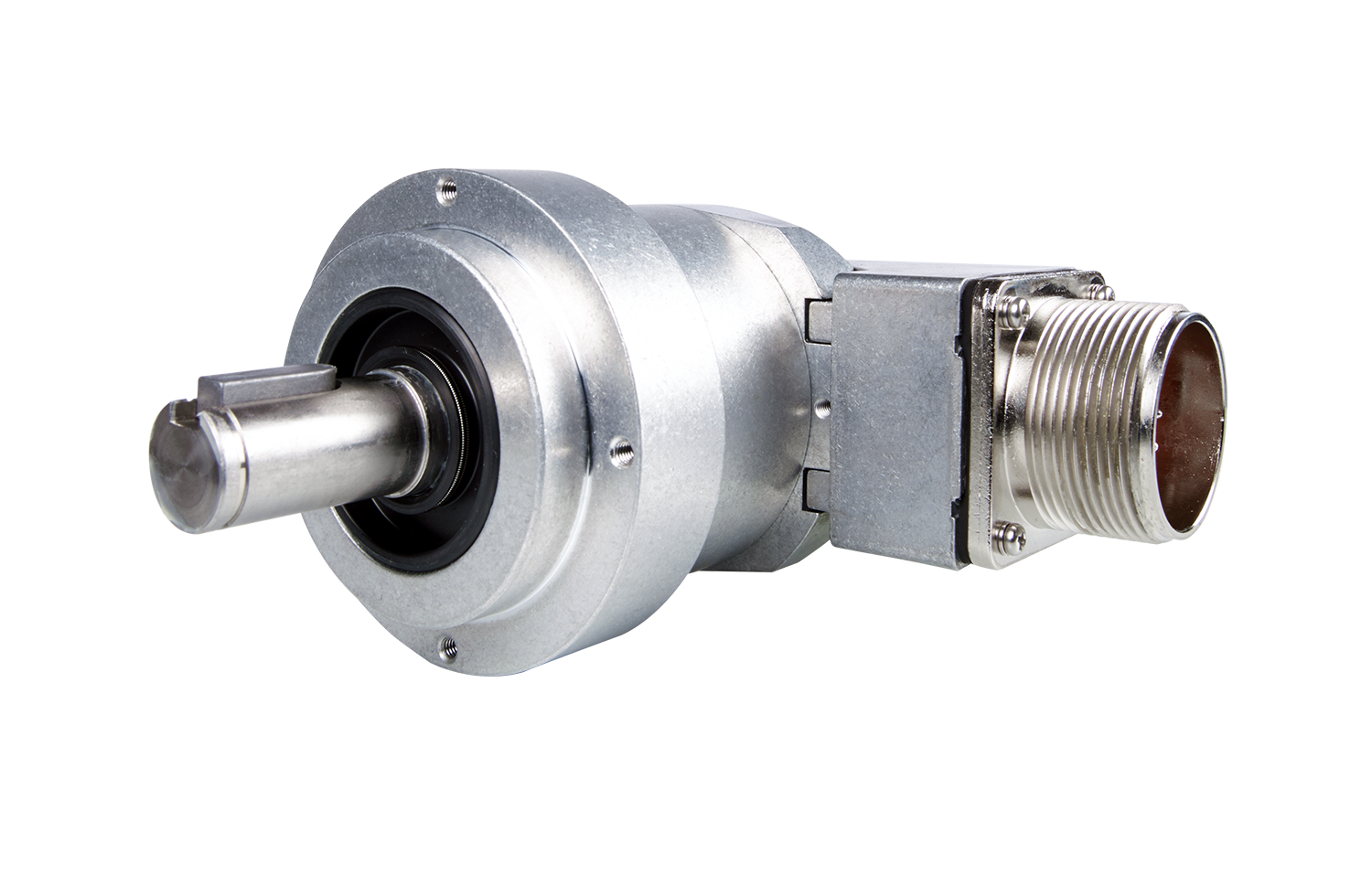

Inkrementální rotační snímač s integrovaným ložiskem ROD

Inkrementální rotační snímač s vlastním ložiskem

Plné hřídele pro samostatnou hřídelovou spojku
Přesnost polohování až ±13"
Až 5 000 period signálu/otáčku
Max. pracovní teplota 85 °C
Stupeň krytí IP66
Rozhraní: HTL a TTL
Průměr přístroje ≈ 66 mm

Vyrovnávající spojka rotoru

Rotační snímač je připojen přes samostatnou rotorovou spojku. Spojka spolehlivě vyrovnává axiální pohyby, radiální odchylky a úhlové přesazení. Účinně se tak zabrání zatížení ložiska rotačního snímače a snížení životnosti.

Přesné polohování

Rotační snímače s ložiskem se statorovou spojkou zaručují trvale vysokou přesnost. Díky optimálně sladěným komponentům je dosaženo přesnosti systému až ±13 úhlových sekund.

Osvědčená technologie

Rotační snímače ROD 600 nabízejí vysokou spolehlivost a vyzrálou technologii ve zvláště robustním provedení. Po desetiletí se rotační snímače úspěšně osvědčují v obráběcích strojích – po celém světě a ve velkých množstvích.

Flexibilní směr připojení

V závislosti na požadavcích může být kabelové připojení v axiálním nebo radiálním směru. K tomu se přírubová objímka jednoduše otočí do příslušného směru pomocí speciálního mechanismu v tělese snímače . Vývod kabelu je tak vždy přesně tam, kde má být.
