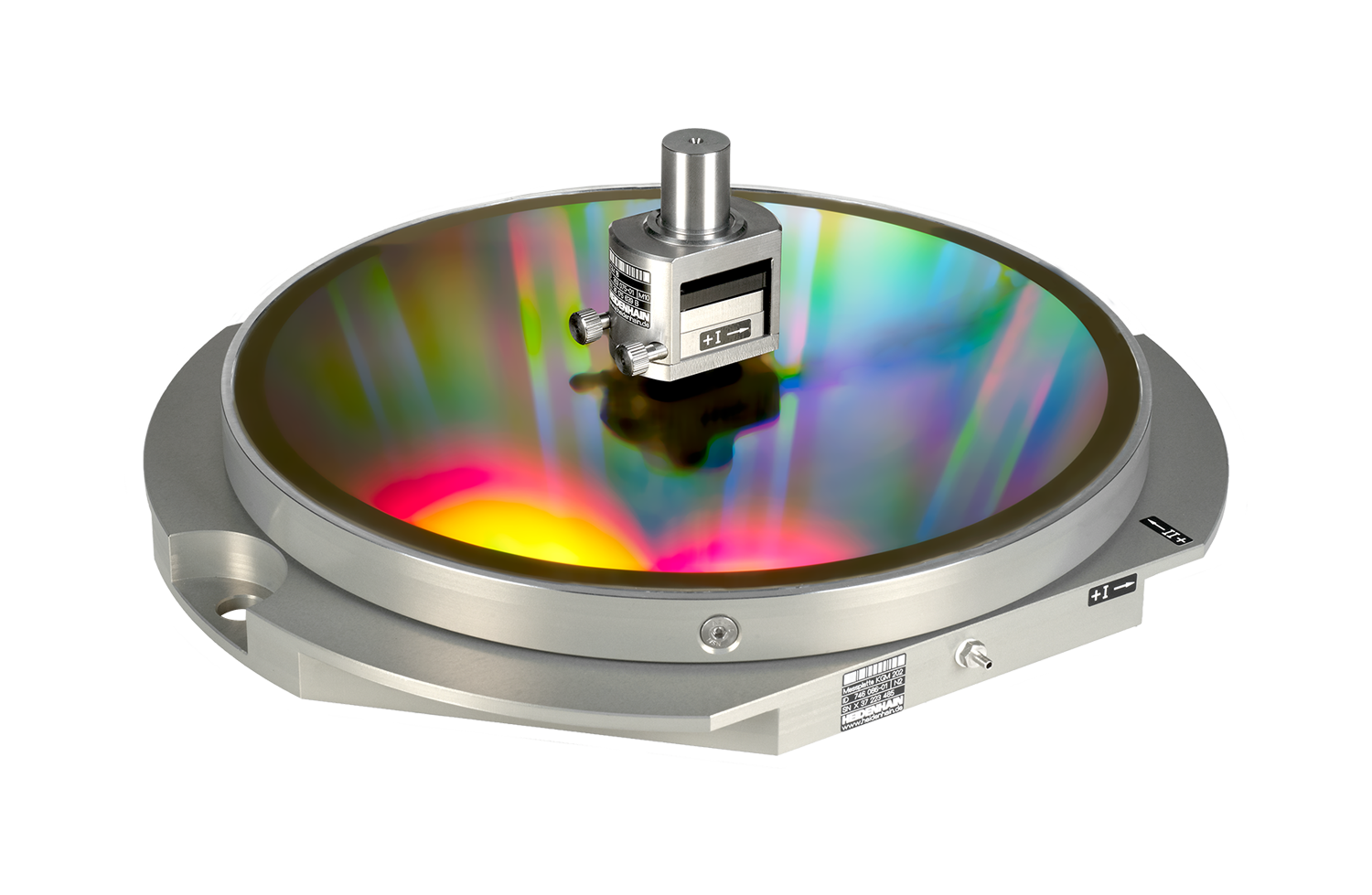

Měřicí přístroje s křížovou mřížkou – modelová řada KGM 200

Třecí teplo v kuličkovém šroubu ovlivňuje přesnost polohování – zejména při nepřímém měření na pohonu. Zkoušky polohování podle ISO 230-3 umožňují analýzu tepelného chování, ve dvou bodech.

Přesnost a opakovatelnost polohování obráběcího stroje se určuje po najetí do určených poloh. Zároveň lze detekovat chyby vedení kolmo ke směru jízdy saní obráběcího stroje.

Údaje zjištěné pomocí testů kruhovitosti umožňují vyvozovat závěry o příčinách odchylek. Testy s velkými poloměry poskytují informace o geometrii stroje – testy s malými poloměry o přesnosti řízení při velkém zrychlení os (poloměry: 0,1 mm až 115 mm).

V testu tvarované plochy měří měřicí přístroje modelové řady KGM 200 skutečně projeté, libovolné obrysy CNC-obráběcích strojů v rovině měření. Dynamické chování stroje lze následně posoudit pomocí softwaru ACCOM.
