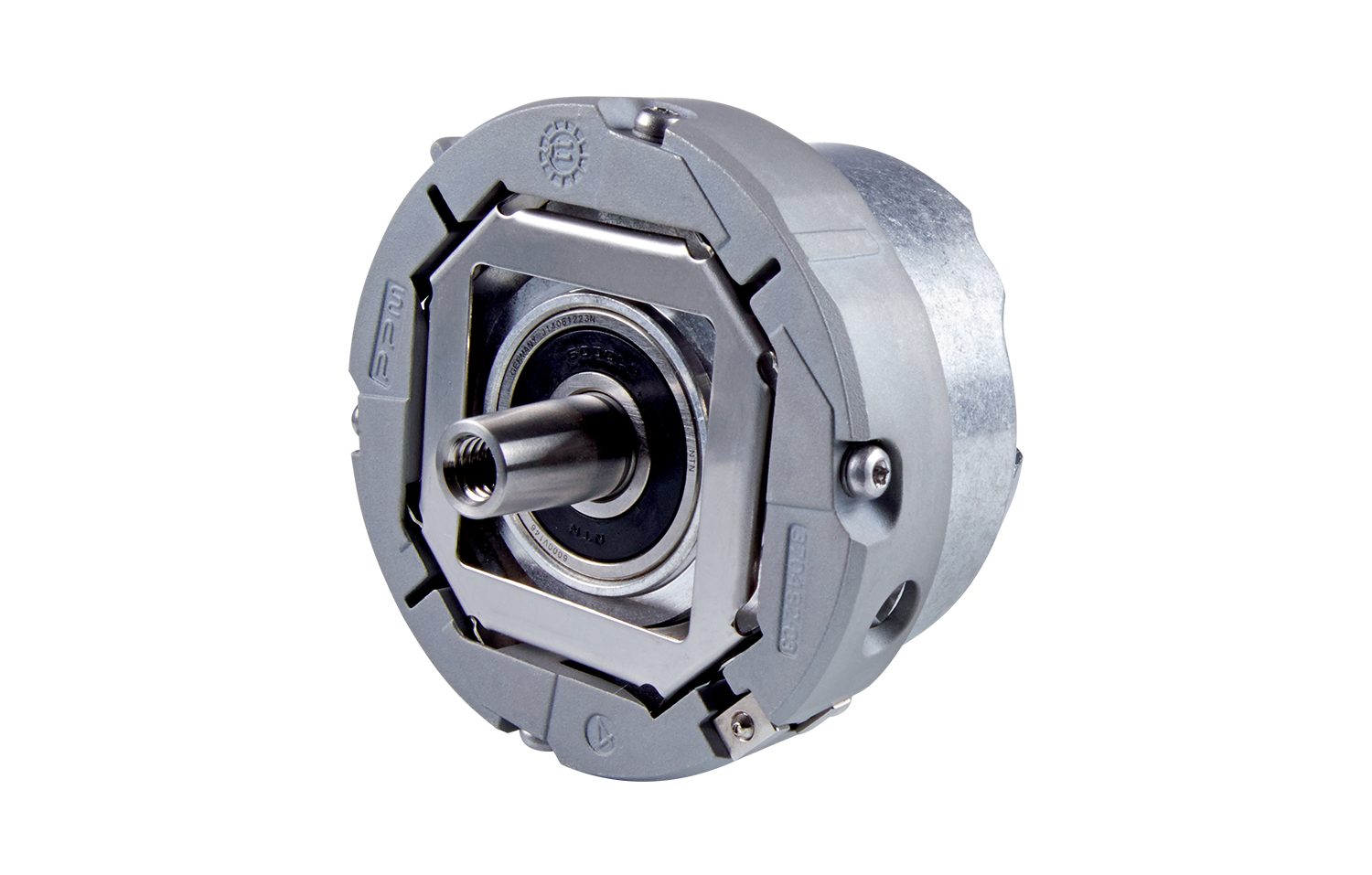

Modelová řada ECN/EQN 1300

Absolutní rotační snímač s integrovaným ložiskem

  • Velká axiální tolerance až ±0,5 mm
  • Kuželový hřídel
  • Vysoká přesnost polohování až ±20"
  • 33 554 432 poloh/ot
  • Funkce Multiturn až do  4 096 otáček
  • Max. pracovní teplota 115 °C
  • Hodnocení různých externích teplotních čidel
  • Rozhraní: EnDat a DRIVE-CLiQ
  • Průměr přístroje ≈ 56 mm
Dotaz na produkt

Funkční bezpečnost

Rotační snímače této řady jsou k dispozici také s Funkční bezpečností a bezpečným mechanickým připojením. Systémově integrované řešení pro aplikace až do SIL 2 umožňuje minimalizaci poruch a bezpečný provoz strojů a systémů.

Robustní provedení

Kuželový hřídel umožňuje přímé spojení snímače a zákaznického hřídele.  Přídavná spojka rotoru není nutná.  Díky vysoké tuhosti lze v regulaci dosáhnout větších šířek pásma. Zároveň se výrazně snižují nepřesnosti a montážní náklady.



Pružné připojení

Spojka statoru kompenzuje vůli mezi motorem a rotačním snímačem a účinně vyrovnává nepřesnosti. Spolehlivě je kompenzováno i naklápění a axiální vůle. Statorová spojka navíc umožňuje velmi jednoduchou montáž a je kompatibilní s řadou ECI/EBI/EQI 1300.

Osvědčený standard

Rotační snímače této řady nabízejí vysokou spolehlivost a vyzrálou technologii ve zvláště robustním provedení. Po desetiletí se rotační snímače úspěšně osvědčují v průmyslových aplikacích – po celém světě a ve velkých množstvích.
