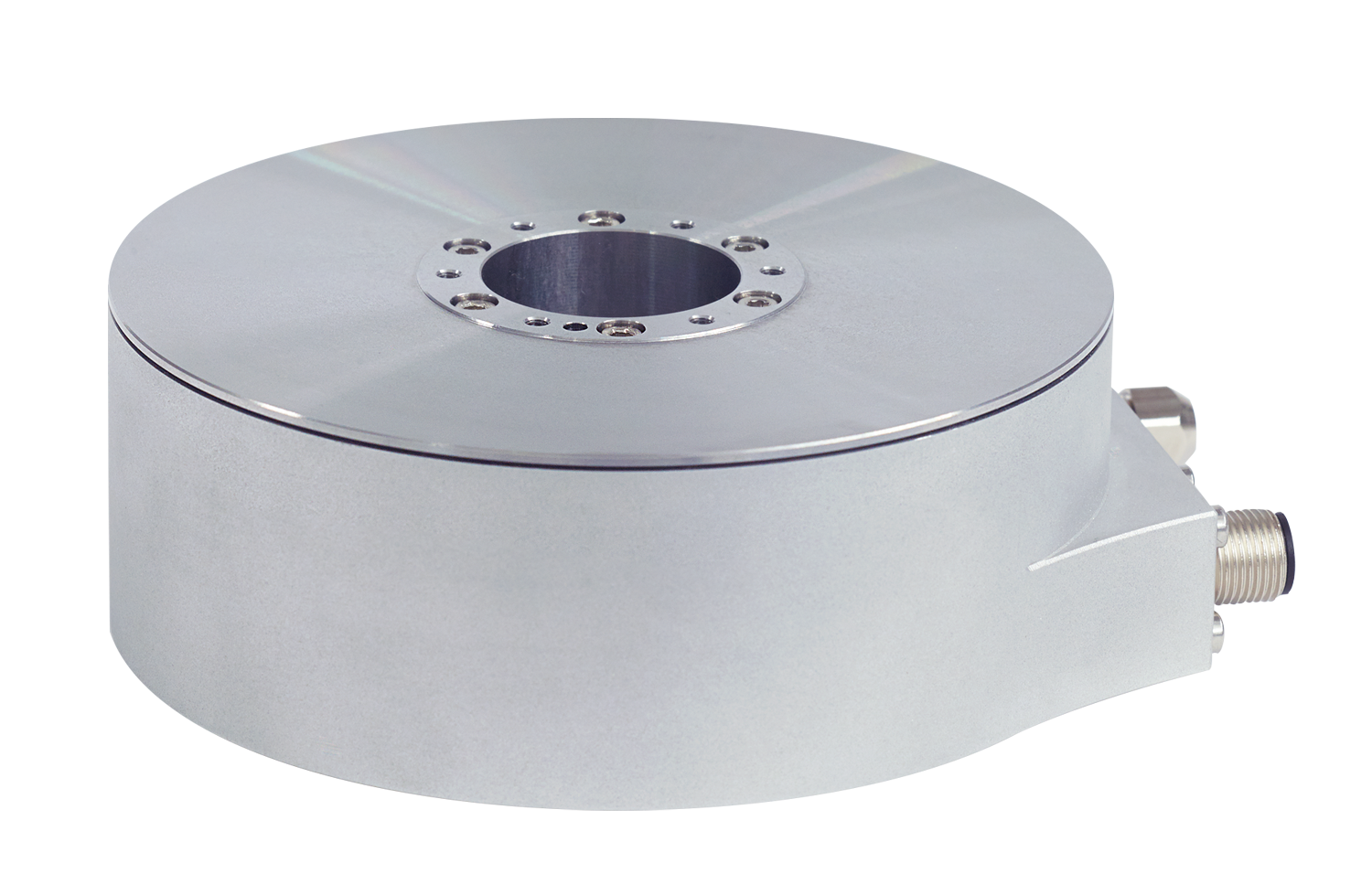

Modelová řada SRP

Moduly pro absolutní a inkrementální měření úhlu s integrovanými přesnými ložisky a pohonem

  • Přesnost systému: ±2,5” až ±5”
  • Periody signálu: 16 384 až 30 000
  • Průchozí dutá hřídel s ∅ 32 mm
  • Kompletní řešení pro vysoce přesné rotační osy
  • Úspora až 80 % na jednotlivých komponentách v aplikaci
  • Extrémně nízký aretační moment
  • Vysoká stabilita rychlosti a přesnost polohování
  • Rozhraní: 1Vss, EnDat
Dotaz na produkt

Vysoce přesné snímání

Nejmenší měřicí kroky při maximální přesnosti: Úhlové měřicí moduly MRP 5080 pracují na principu interferenčního snímání a jako stupnice je použita fázová mřížka.

Kompaktní konstrukce

Rovnoběžně s úhlovým snímačem a ložisky uspořádaný  bezdrážkový momentový motor umožňuje extrémně kompaktní stavbu. Toto uspořádání také umožňuje vysokou tuhost celého systému a tím velmi vysokou přesnost polohování.

Jednoduchá montáž

Tyto moduly pro měření úhlu se skládají z předepjaté ložiskové jednotky s úhlovým snímačem a momentovým motorem. Při používání není nutné přesné vyrovnání a nastavení modulů. Středicí objímky na nástavcích zákazníka také usnadňují montáž.

Optimální vedení pohybu

Bezdrážkový momentový motor modulu pro měření úhlu SRP nemá žádný aretační moment, a proto nemá žádné rušivé účinky na vysoce přesné ložisko. To umožňuje mimořádně plynulý pohyb a přesnost polohování.
